제품일람PD믹서

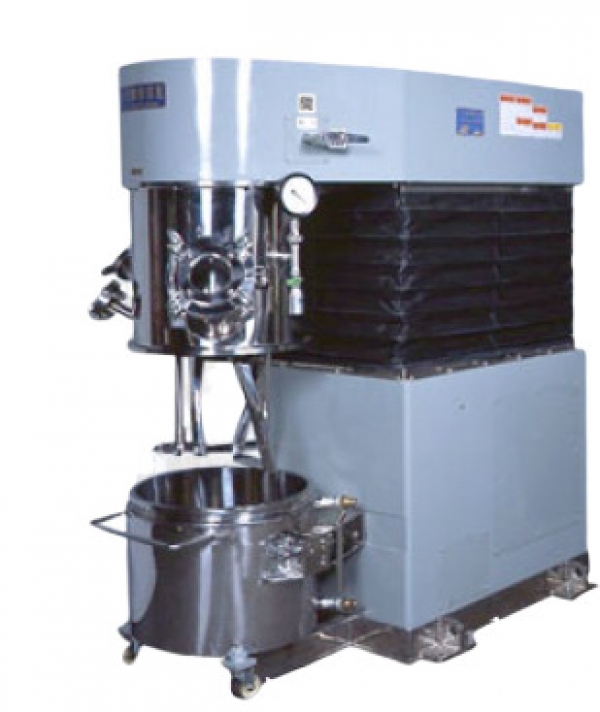

PD믹서

개요

2개의 꺾인 블레이드의 유성운동에 의한 강력한 혼련・교반효과와 고속믹서에 의한 고전단력을 일체화 시킨 혼련・혼합・교반기.

PD믹서는 다량의 고체(분립체)와 소량의 액체를 고효율로 표면처리 시키는 혼련기계입니다. 2개의 꺾인 블레이드의 유성운동(Planetary 운동)이 Dead Space가 거의 없는 강력한 니딩효과(교반, 혼련, 분산)를 일으키며 고속 터빈 블레이드는 충격과 전단작용을 일으킵니다. 저점도부터 고점도까지 본 기계 한 대로 처리 가능하며 특히 『떡반죽・희석공정』시의 희석시간 단축이 가능합니다.

형식으로는 PD형과 PDG형이 있습니다.

【동영상재생】http://www.inouemfg.com/products/mixer/details/pd_mixer_movie.html

특 징

■교반・혼련점도

저점도부터 고점도까지의 교반・혼련・분산이 가능합니다.

적용점도 1～1，000Pa・s（1，000～1，000，000cp）정도

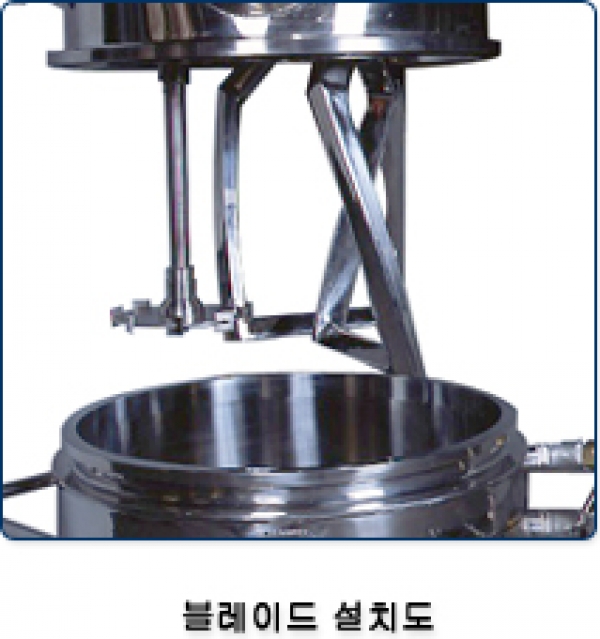

■교반 블레이드

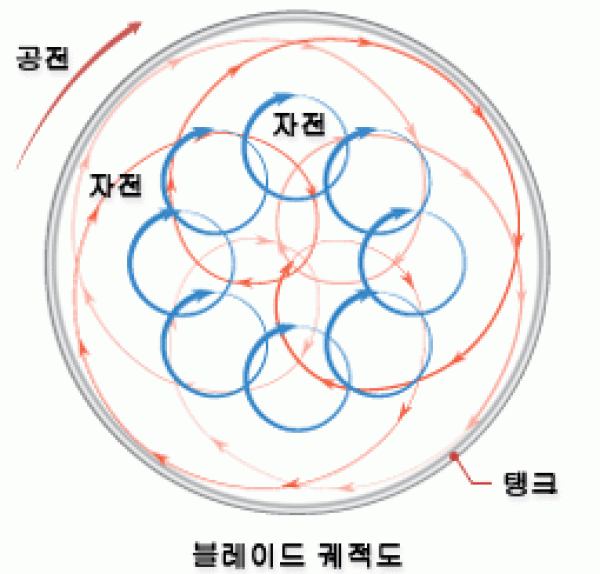

자전・공전하는 2개의 꺾인 블레이드(45°꺾임 또는 90°꺾임)　및 이와 동시에 자전하는 고속 터빈 블레이드의 3축 유성운동회전으로 구성 된 PD믹서는 탱크 내를 Dead Space없이 균일하게 교반・혼련・분산 합니다.

■떡반죽・희석

2개의 꺾인 블레이드와 고속 터빈 블레이드의 유성운동 및 정밀한 클리어런스 관리를 통해 니딩효과를 높이고 혼련시간, 특히 렛 다운 시간을 대폭 단축할 수 있습니다.

■기계청소

블레이드 축은 상부 고정식(수직형)이기 때문에 수평형의 니더와 같은 사이드 고정식에 비하여 축부의 청소가 매우 용이하며 탱크 또한 교환식이므로 청소 시의 안전성도 대단히 높습니다.

■처리재료배출

탱크 내면이 정밀기계가공 되어있어서 당사의 람 프레스(랍식 고점도 압출장치)를 사용할 경우 완벽에 가까운(99%) 배출이 가능하며 다음 공정으로의 이송 등의 자동화・절약화가 실현 가능합니다.

■탱크 고정방식

PD형은 매뉴얼 클램프(수동고정)방식이며, PDG형은 유압 실린더의 탱크 클램프 방식입니다.

■진공감압

옵션사양으로 진공 후드 및 진공용 축 씰을 채용함으로써 진공감압조작(저온 비등・탈포・약간의 탈수)상태에서의 교반・혼련이 가능합니다.

■냉각・가열

탱크에 자켓을 설치하여 가열냉각이 가능합니다.

■안전장치

교반부가 상승중 일 때는 블레이드가 회전하지 않도록 인터록을 걸어두고 있습니다.

■그 외

옵션사양으로 각종 장치・각종계측기류의 설치도 가능합니다.

형식	모터			탱크
	플라네타리 kw	디졸바 kw	유압 유니트 kw	전용량ℓ
PD-50	3.7	3.7	0.75	57
PD-150	7.5	5.5	1.5	170
PD-300	11	7.5	2.2	320
PDG-600	22	15	5.5	600
PDG-1000	30	22	5.5	1,000
PDG-1300	37	30	7.5	1,320
PDG-1600	45	37	7.5	1,600
PDG-2300	55	45	11	2,350

※본 사양・치수는 개량 등으로 인해 예고 없이 변경될 수 있습니다
