製品詳細 -3本ロールミルセラミックロール（C）

3本ロールミルセラミックロール（C）

概要

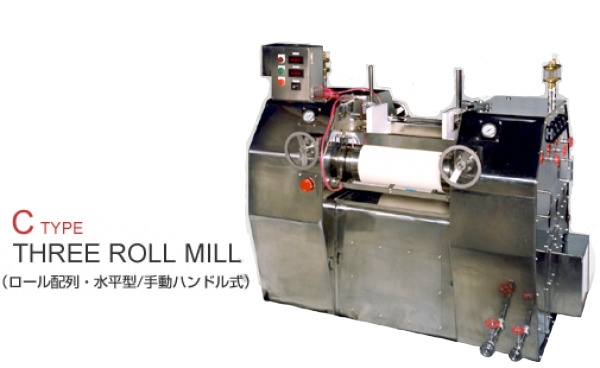

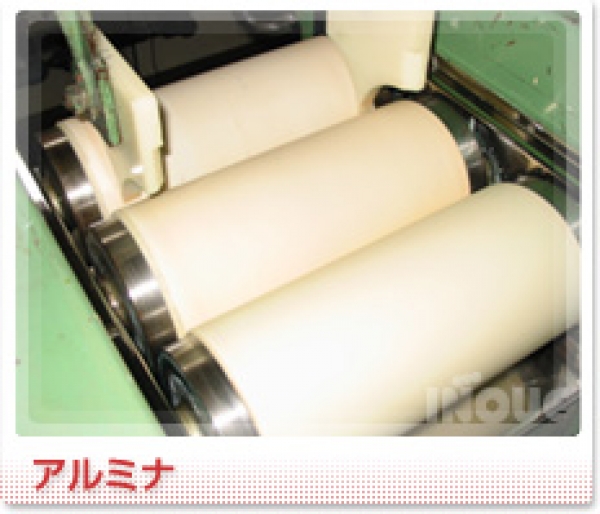

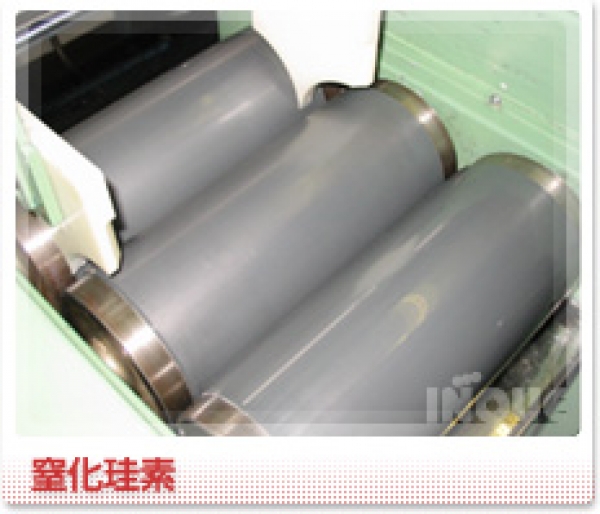

ロール材質がセラミック仕様で加圧方式が手動ハンドル式の水平型三本ロールミル。回転数の異なる３本のロールから構成され、中～高粘度材料の処理に適した分散機。

井上製作所の３本ロールミルは、大正時代から研究と開発を重ね創りあげた代表的なミルです。この機械は回転数の異なる３本のロールから構成されています。分散のメカニズムはロール間圧力を利用した圧縮作用と、速度の異なるロール間でのせん断作用により分散を行うものです。処理材料の粘度としては中～高粘度ベースに適しています。

近年、電子材料関係、最先端材料の分散機としての需要が急激に増加しております。また、材料回収率が非常に高く、洗浄も大変容易な分散機としても知られております。分散目的以外に脱泡、充填用にも利用できます。ロール本体は冷却・加熱が可能で処理材料温度を均一にしながら分散が行えます。

分散工程

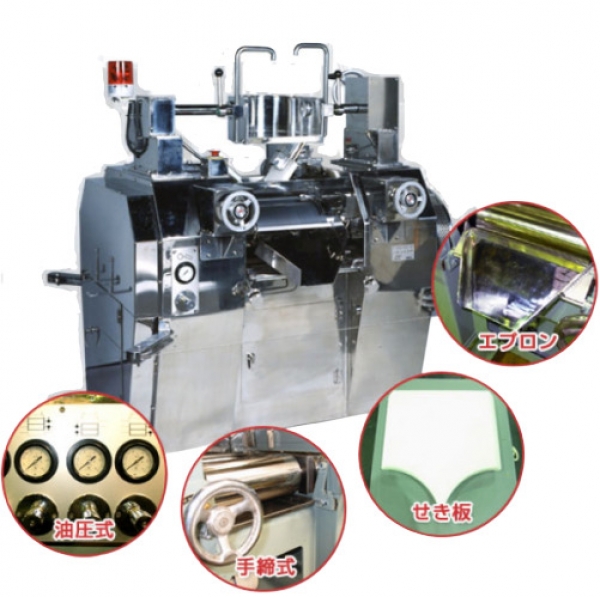

3本のロールと呼ばれる円柱状の物が水平または傾斜に並んでおり、互いに異なる方向・速度比で回転・接触し圧力・せん断力を与え材料を分散（1つの粒子径を小さくする）します。先ず、内向きに回転し接触・加圧する供給（後）ロールと中央（中）ロールの間に材料を投入します。材料は2つのロールに押し潰され（圧縮）、異なる速度比で引きずられ（せん断）、微粒子化します。中央ロールに付着した材料は一番最後のロール（前）に接触・加圧すると前ロールに転移され、掻き取り刃（スクレーパー）を前ロールに押し付けて、前ロールに転移した材料をかき取ります。 　かき取られた材料（微粒子化された材料）は回収用のエプロン（ドクター）に流れます。



製品

型式	ロール	モーター	概質量ｋｇ
	寸法（有効長）mm	本体ｋｗ
C-15×30	Φ 383×762 L	11～22	4,200
C-12×24	306×610	5.5～11	2,500
C-9×18	229×457	2.2～5.5	1,200
C-7×14	178×356	1.5～3.7	780
C-4 3/4×10	121×254	0.75～1.5	400
C-2×6	51×152	0.4	100

※本仕様・寸法は改良の為、予告なく変更することがあります。
