제품상세 -마이티 밀 마크Ⅱ
마이티 밀 마크Ⅱ
개요
궁극의 신특수형상・배열의 디스크와 비즈가 만들어내는 최적의 충돌력을 처리재료에 전달하여 정밀한 분산(미립자화)을 실현하는 분산기.

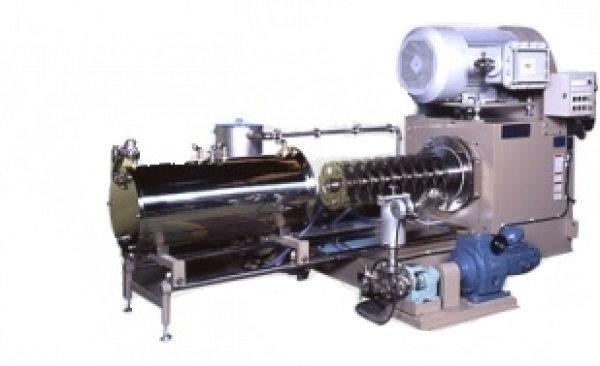

마이티 밀 마크Ⅱ(수평형)는 완전밀폐・수평형 비즈 밀로 특히 정밀한 습식분쇄・분산에 적합한 기계입니다. 마이티 밀 마크Ⅱ(수평형)는 최적의 분산능력을 발휘할 수 있도록 벳셀, 디스크 형상과 배열 및 각각의 요소간의 관련성을 INOUE가 축적해온 분쇄 및 분산기술을 바탕으로 철저하게 연구분석하여 개발한 매체분산기입니다. 또한 적정 주속을 얻기 위한 가변속도를 표준사양으로 정해두고 처리재료에 따라 1~16m/s 사이에서 최적의 에너지를 비즈에 전달하는 일이 가능합니다. 그 결과 종래의 기종과 비교하여 처리물질에 따라서는 매우 뛰어난 생산성과 미립자화(샤프한 입도분포)를 얻을 수 있게 되었습니다.
마이티 밀 마크Ⅱ(수평형)는 철저한 안전성, 조작성, 내구성, 간편한 유지보수 등을 고려한 구조로 디스크를 사용한 비즈 밀 중에서는 궁극의 분산기라 할 수 있습니다.
형식으로는 2 종류의 비즈 분리방식이 있으며 갭 세퍼레이션 방식의 MHGⅡ형과 카트릿지 스크린 세퍼레이션 방식의 MHSⅡ형이 용도에 따라 선택 가능합니다.
특 징
■분산
①D/d(벳셀 내경과 디스크 외경과의 비)가 작기 때문에 비즈의 충격력이 유지되며 높은 분산력이 발휘됩니다.
②가변속도에 의한 최적의 주속을 얻을 수 있기 때문에 원심력 및 충격력이 증가하며 고분산이 이루어집니다.
③유동성을 고려한 신 디스크 설계에 의해 비즈의 역류를 방지하고 그라인딩 존이 증가함과 동시에 처리재료의 숏 패스를 방지하여 높은 분산력을 발휘할 수 있습니다.
④외경을 증가시킨 신 디스크 설계에 의해 비즈의 운동량이 증가한 만큼 고분산력을 얻을 수 있습니다.
⑤상기 ①~④의 특징으로 인해 종래기에 비하여 비즈의 쏠림현상이 적으며 처리재료의 대유량화가 가능해졌으며 비즈의 충진량 또한 최대 90%까지 가능하게 되었습니다.
■완전밀폐성
완전밀폐구조의 벳셀은 공기의 혼입을 없애고 기포화 및 용제의 증발화를 방지합니다.

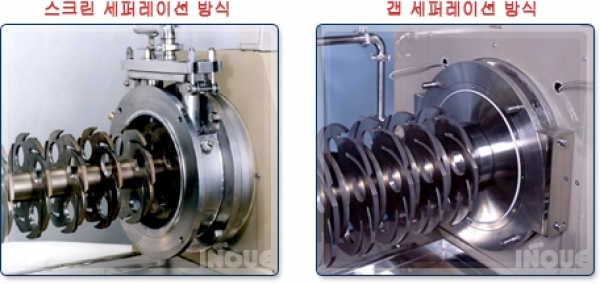

■비즈 분리방식
벳셀 내의 처리물질과 비즈를 분리하기 위한 분리방식에는 갭 세퍼레이션 방식과 스크린 세퍼레이션 방식의 2종류가 있으며 처리물질의 성상 및 생산 프로세스에 따라 선택이 가능합니다.
①갭 세퍼레이션 방식의 특징
・고점도재료 대응가능
・셀프 클리닝 기능에 의해 비즈의 막힘현상이 적음
・내마모성재료의 처리가 가능하며 수명이 길다
②스크린 세퍼레이션 방식의 특징
・외부에서 간단히 탈착 가능
・토출구 면적을 넓힐 수 있음
・대유량 생산이 가능
■샤프트 씰
오랜 기간의 경험에 의한 신뢰성, 내구성이 뛰어난 독자적인 더블 메카니컬 씰을 채용하여 허용압력 0.7MPa(7Kg/cm2)에서 고점도 재료에도 대응 가능합니다. 유닛트화 되어있기 때문에 간단히 교환할 수 있습니다. 씰부의 냉각, 윤활용액(씰액)은 처리재료와 공통의 용제, 냉각수 등을 사용할 수 있습니다.
■디스크
강화 내마모강을 채용하여 내마모성을 증가시켰습니다.
또한 옵션사양으로 처리재료에 적합한 디스크 재질도 선정할 수 있습니다.
■자켓
벳셀 내통에는 독자적인 냉각구조(자켓)를 채용하여 종래기에 비하여 높은 냉각효과를 얻을 수 있습니다.
■유지보수
유지보수의 효율성을 높이기 위해 부품의 유닛트화를 채용하였으며 이로 인해 분해, 세척 및 부품교환 등의 작업시간을 단축할 수 있으며 운전경비의 절감이 가능합니다.
■기계보호장치
표준사양으로
①메카니컬 씰 액 설정압력 감지
②메카니컬 씰 액 레벨 하한 감지
③메카니컬 씰 액 온도 상한 감지
④벳셀 내압 상한 감지
이상의 장치가 장비되어있습니다.
표준장비 이외에도 옵션사양으로 각종 센서 및 계측장치 설치에 의한 자동화 및 무인화도 가능합니다.
■옵션
벳셀 및 디스크 재질에는 표준사양의 내마모강 이외에 알루미나 세라믹, 질화규소 세라믹, 질코니아 세라믹, 우레탄 고무 등이 있습니다 .
연속 생산용으로 2연식, 다연식도 있습니다.
형식 | 모터 출력kw | 벳셀 실 용량ℓ |
|
---|---|---|---|
본체 | 펌프 | ||
MHSⅡ-1.5 MHGⅡ-1.5 |
3.7 | 0.4 | 1.98 |
MHSⅡ-5 MHGⅡ-5 |
11 | 0.75 | 7.9 |
MHSⅡ-20 MHGⅡ-20 |
22 | 0.75 | 17.5 |
MHSⅡ-50 MHGⅡ-50 |
37 | 1.5 | 51.0 |
MHSⅡ-100 MHGⅡ-100 |
55 | 2.2 | 106.9 |
MHSⅡ-200 MHGⅡ-200 |
110 | 3.7 | 252 |
※본 사양・치수는 개량 등으로 인해 예고 없이 변경될 수 있습니다.
