트리믹스
개요

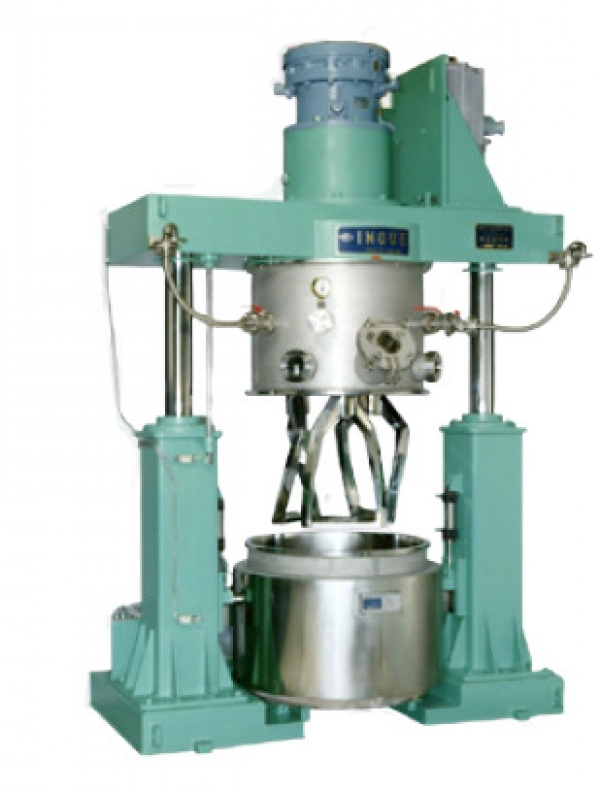

가장 강력한 수직형 혼련・교반기. 3개의 꺾인 블레이드의 유성운동이 강력한 전단력(剪斷力)을 만들어낸다.고점도・초고점도 재료의 혼련・교반에 최적.
트리믹스는 고체(분립체)와 액체의 혼합물에 의해 생성되는 점성체(페이스트), 특히 소성체(塑性流動体) 재료의 교반・혼련에 뛰어난 성능을 발휘하는 수직형 니다로서 다품종 생산에 최적인 기계입니다.
교반부는 3개의 블레이드로 구성(특허출원중)되어 있으며 특수한 유성운동을 통해 강력한 혼합・교반・혼련작용을 일으킵니다.
형식으로는 TX형과 TXG형이 있습니다.
【동영상재생】http://www.inouemfg.com/products/mixer/details/trimix_movie.html
특 징
■교반・혼련점도
저점도부터 고점도까지 교반・혼합이 가능합니다.
적용점도10~3,000Pa・s(10,000~3,000,000cp)정도

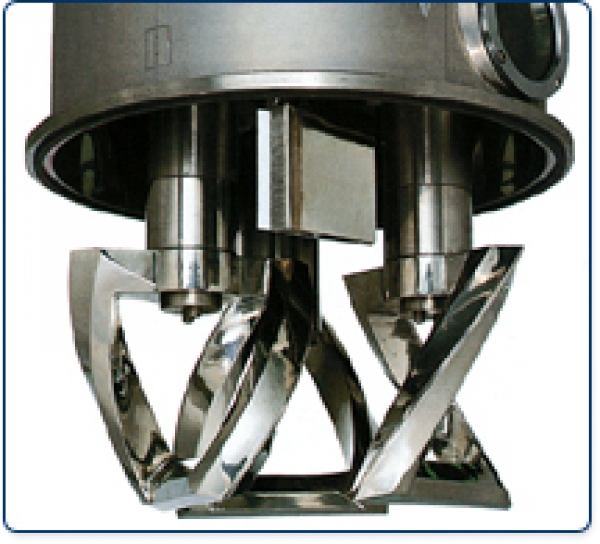

■교반 블레이드
3개의 특수구조 블레이드(특허출원중)로 기계가공 되어있으며 처리재료의 탱크 내에서의 움직임을 효율적으로 제어합니다.
■탱 크
탱크는 교환식으로 되어있어서 예비 탱크의 구비를 통해 품종별로 사용이 가능하며 작업의 합리화를 도모할 수 있습니다.
바퀴・포터 및 포크 리프트를 이용한 이동이 가능하며 레일을 이용한 자동운송(옵션) 또는 자동운송차(옵션)도 가능하기 때문에 공장 내의 기동성이 증가합니다.

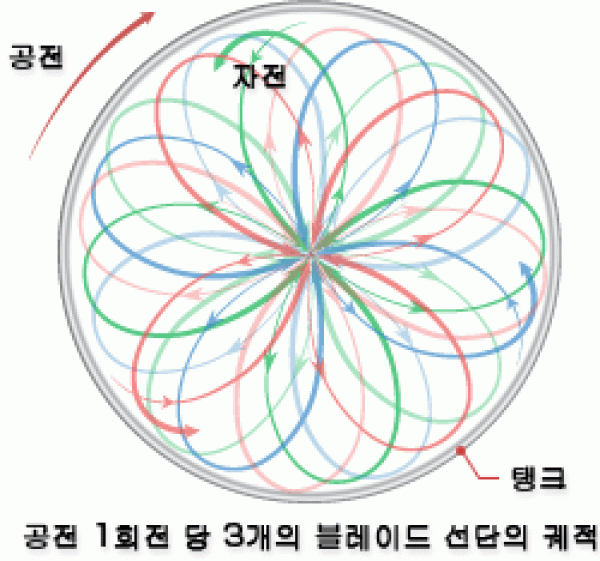

■교반・혼련
3개의 특수구조 블레이드의 유성운동 및 블레이드・탱크의 정밀기계가능으로 인해 니딩효과가 대폭 증가하며 운전시간의 단축이 가능합니다.
■기계청소
블레이드 축은 상부 고정식(수직형)이기 때문에 수평형의 니더와 같은 사이드 고정식에 비하여 축부의 청소가 매우 용이하며 탱크 또한 교환식이므로 청소 시의 안전성도 대단히 높습니다.
■처리재료배출
탱크 내면이 정밀기계가공 되어있어서 당사의 람 프레스(랍식 고점도 압출장치)를 사용할 경우 완벽에 가까운(99%) 배출이 가능하며 다음 공정으로의 이송 등의 자동화・절약화가 실현 가능합니다.
■진공감압
진공 후드 및 진공용 축 씰을 채용함으로써 진공감압조작(저온 비등・탈포・약간의 탈수)상태에서의 교반・혼련이 가능합니다.
TX-15,TX-50은 표준장비, 그 외는 옵션사양입니다.
■냉각・가열
탱크에 자켓을 부착하여 가열 냉각이 가능합니다.
TX-15,TX-50는 표준장비, 그 외는 옵션사양입니다
■탱크 고정방식
TX형은 매뉴얼 클램프(수동 고정)방식이며 TXG형은 유압 실린더의 탱크 클램프 방식입니다.
■안전장치
교반부가 상승중일 때는 블레이드가 회전하지 않도록 인터록을 걸어두고 있습니다.
■그 외
옵션사양으로 각종 장치・각종계측기류의 설치도 가능합니다.
형식 | 모터 | 탱크 | |
---|---|---|---|
본체kw | 유압kw | 전용량ℓ | |
TX-15 | 1.5 | - | 15 |
TX-50 | 5.5~7.5 | 0.75 | 57 |
TXG-150 | 11~15 | 3.7 | 170 |
TXG-300 | 15~22 | 3.7 | 320 |
TXG-600 | 22~30 | 5.5 | 600 |
TXG-1,000 | 37~45 | 5.5 | 1,000 |
TXG-1,300 | 45~55 | 7.5 | 1,320 |
※본 사양・치수는 개량 등으로 인해 예고 없이 변경될 수 있습니다
