제품상세 -칠드 롤3본 롤 밀(SH)

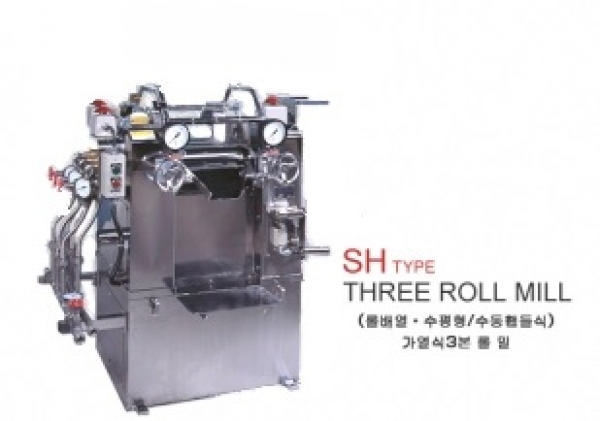

칠드 롤3본 롤 밀(SH)

분산공정

가열 사양의 고마력형으로 가압방식이 수동 핸들식의 3Roll Mill.회전수가 다른 3개의 Roll으로 구성되어 중~고점도 재료의 처리에 적합한 분산기

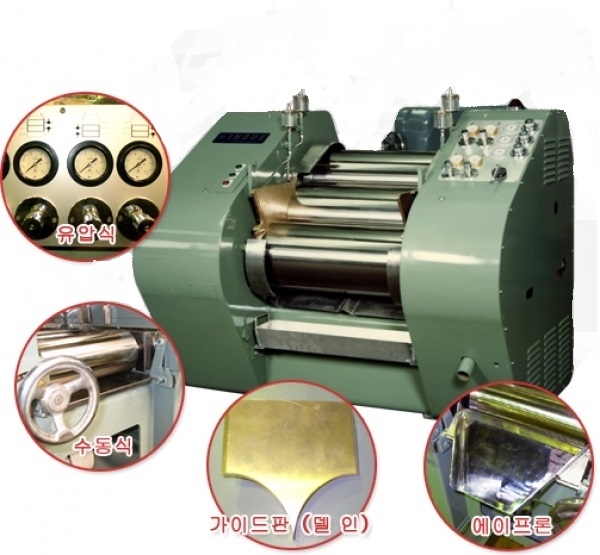

3개의 롤이라고 불리는 원통형의 물체가 수평 혹은 경사형으로 늘어서서 서로 다른 방향・속도비로 회전・접촉하면서 압력・전단력을 재료에 전달하여 분산(하나의 입자경을 작게 한다)합니다. 먼저 안쪽 방향으로 회전하며 접촉・가압하는 피드 롤(後)과 센터 롤(中) 사이에 재료를 투입합니다. 재료는 2개의 롤에 눌려 찌그러지고(압축) 다른 속도비로 끌려가(전단) 미립자화 됩니다.

센터 롤에 부착 된 재료는 에이프런 롤(前)에 접촉・가압하면서 에이프런 롤로 전이되며 나이프(스크레이퍼)를 에이프런 롤에 밀착시켜서 전이된 재료를 긁어냅니다. 긁어낸 재료(미립자화된 재료)는 회수용 에이프런으로 흐릅니다.



제품



형식 모터 대략적인 질량kg
치수(유효길이)mm 본체kw
SH-15×35 383×890 15~22 4,200
SH-12×27 306×646 11~22 2,500
SH-9×20 229×510 7.5~11 1,200
SH-4 3/4×11 121×250 1.5~2.2 400

※본 사양・치수는 개량 등으로 인해 예고 없이 변경될 수 있습니다.
