PDミキサー

概要

２本のねじれ型ブレードの遊星運動による強力な混練・攪拌効果と高速ミキサーによる高せん断力を一体化させた混練・混合・攪拌機。

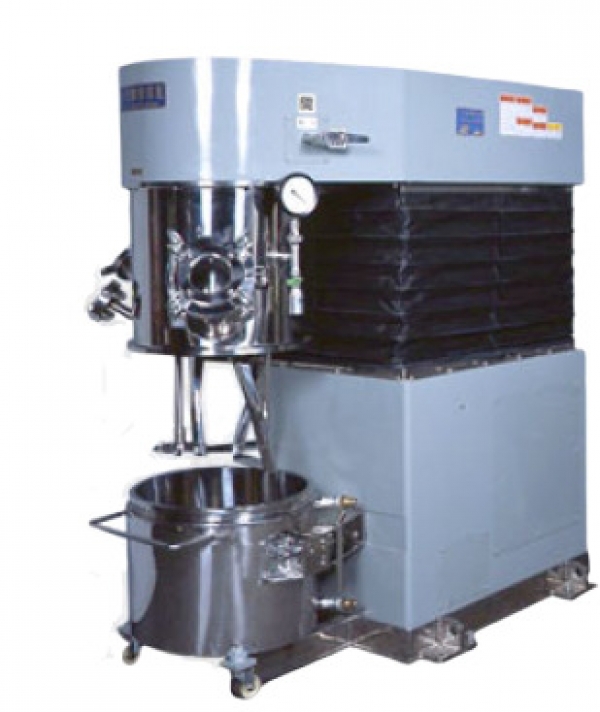

ピーディーミキサーは多量の固体（粉粒体）と少量の液体を、効率よく表面処理させる混練機で、2本の捩れ枠型ブレードの遊星運動（プラネタリー運動）による、Dead Space（死点）の少ない強力なニーディング効果（攪拌、混練、分散）と、タービンブレードによる衝撃と剪断作用を起こさせます。低粘度から高粘度まで1台で可能で、特に『硬練り・希釈工程』時の希釈時間の短縮が可能です。

型式としてはPD型とPDG型があります。

【動画再生】http://www.inouemfg.com/products/mixer/details/pd_mixer_movie.html

特徴

■攪拌・混錬粘度

低粘度から高粘度までの攪拌・混練・分散が出来ます。

適用粘度1～1，000Pa・s（1，000～1，000，000cp）位

■攪拌ブレード

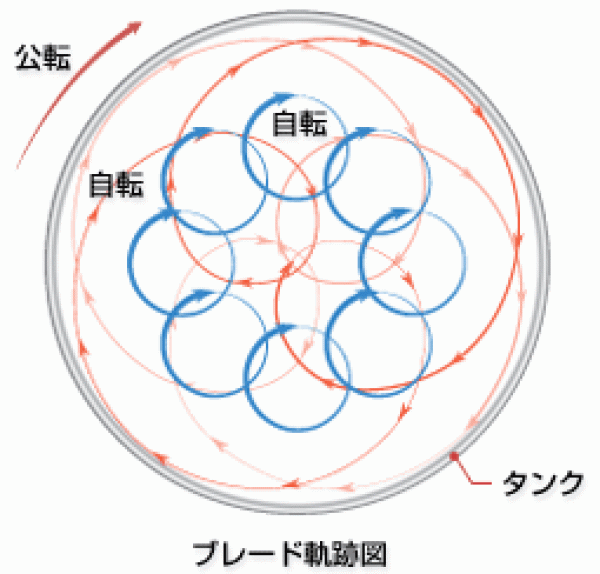

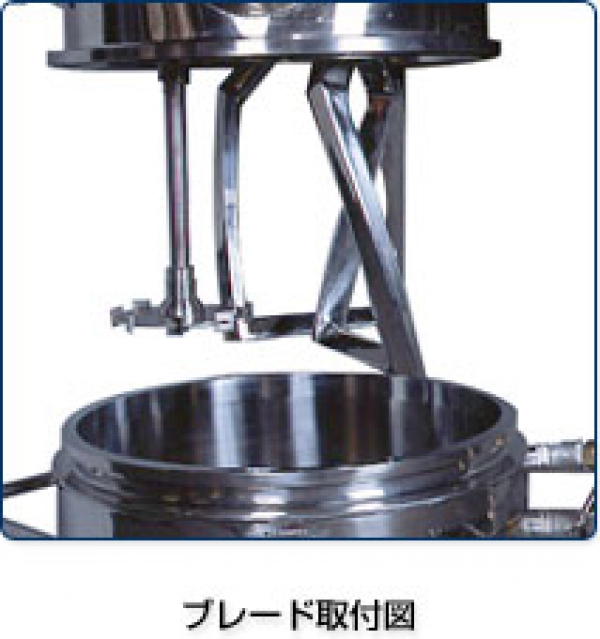

自転・公転する2本の捩れ枠型ブレード（45°捩れ又は90°捩れ）と、この自転・公転運動と同期しながら自転する高速タービンブレードの3軸の遊星運動回転で構成され、タンク内をデッドスペースなく均一に攪拌・混練・分散が可能です。

■硬練り・希釈

2本の捩れ枠型ブレードと高速タービンブレードの遊星運動により又、ブレード・タンクの精密機械加工も加わってニーディング効果大となり混練時間、特にレットダウンが大幅に短縮出来ます。

■機械清掃

ブレード軸は片持ち（竪型）である為、横型のニーダー等の両持ちと比べて軸部の清掃は非常に簡易であり、タンクも交換式ですので清掃の安全性もはかれます。

■処理材料搬出

タンク内面が精密機械加工されていますので、当社ラムプレス（ラム式高粘度押出装置）を使用することにより完全に近い（99％）排出が可能で、次工程への移送等の自動化・省力化が実現出来ます。

■タンク固定方式

PD型はマニュアルクランプ（手動固定）方式で、PDG型は油圧シリンダーのタンククランプ方式です。

■真空減圧

オプションとして、真空フード及び真空用軸シールを採用することにより、真空減圧繰作（低温沸騰・脱泡・ある程度の脱水）状態で撹絆・混練が出来ます。

■冷却・加熱

タンクにジャケットを取付け、冷却・加熱が可能です。

■安全装置

攪拌部が上昇中の時は、ブレードは回転しない様インターロックをしてあります。

■その他

オプションとして、各種装置・各種計測器類の取付けが可能です。

用途

●色料・・・各種塗料、各種インキ、各種着色剤

●接着剤・・・シーリング剤、コーキング剤、接着剤

●医薬品・・・軟膏、湿布薬、歯科材料

●化粧品・・・パック材、各種クリーム

●電子材料・・・ハンダペースト、ガラスペースト、コンデンサー、電池

30ℓから2300ℓまで製作時可能です。テスト機を用意しております。

お問合せは弊社各支店まで御願い致します。

型式	モーター			タンク
	プラネタリー kw	ディゾルバー kw	油圧ユニット kw	全容量ℓ
PD-50	3.7	3.7	0.75	57
PD-150	7.5	5.5	1.5	170
PD-300	11	7.5	2.2	320
PDG-600	22	15	5.5	600
PDG-1000	30	22	5.5	1,000
PDG-1300	37	30	7.5	1,320
PDG-1600	45	37	7.5	1,600
PDG-2300	55	45	11	2,350

※本仕様・寸法は改良の為、予告なく変更することがあります。
