PDFミキサー

概要

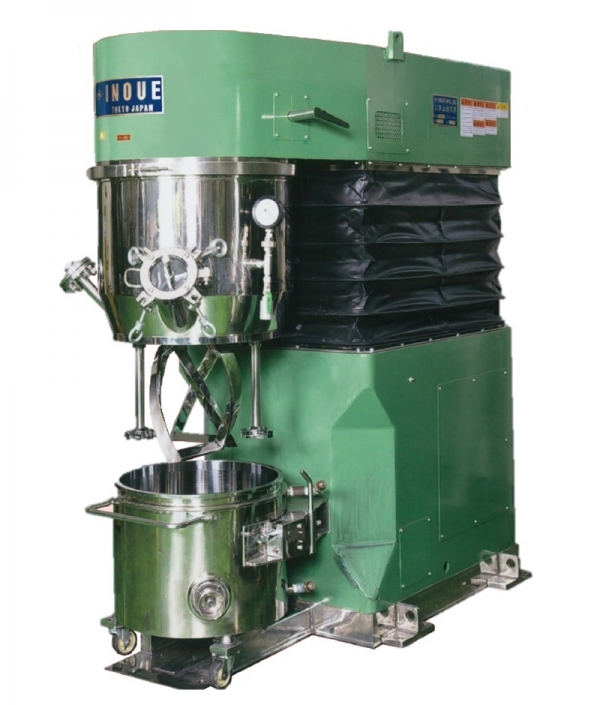

ピーディーミキサー（3軸）の低速ブレード径の大きさと配置を改良し、2本の捩れ型ブレードとの遊星運動による更なる強力な混練・撹拌効果と2本の高速ミキサーによる高せん断力を一体化させた混練・混合・撹拌機。

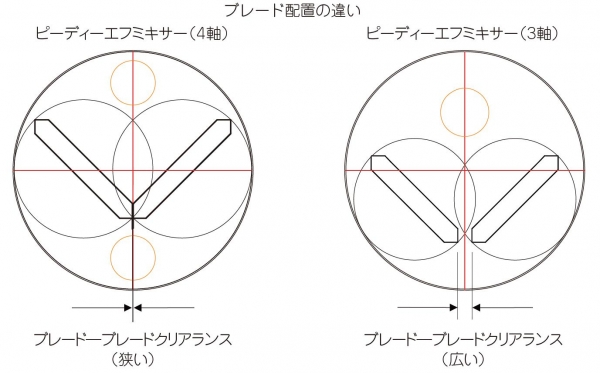

ピーディーエフミキサーは多量の固体（粉体）と少量の液体を効率よく表面処理させる混練機で、当社ピーディーミキサー（3軸）よりもプラネタリー側２本の捩れ枠型ブレード径を大きくしブレード配置を改め、ブレード―ブレード間の狭いクリアランスが実現できるようになりました。 狭いクリアランスとブレード径大による効果はプラネタリー運動のニーディング（撹拌、混練、分散）向上になります。叉、高速タービンブレード軸を1軸追加し2軸とすることで衝撃と剪断作用の向上を図ったミキサーになります。ピーディーミキサーと同じく低粘度から高粘度まで1台で可能で、特に「硬練り・希釈工程」時の混練品質の向上と希釈時間のさらなる短縮が可能です。 型式としてはPDF型とPDFG型があります。（F：Four　4軸：プラネタリー2軸　タービンブレード2軸）

特徴

■攪拌・混錬粘度

低粘度から高粘度までの攪拌・混練・分散が出来ます。

適用粘度　1～1000Pa・s（1000～1000000mPa・s）位

■攪拌ブレード

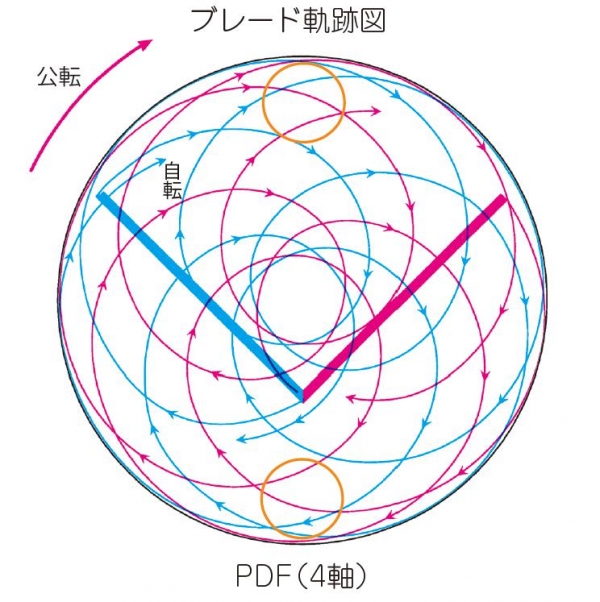

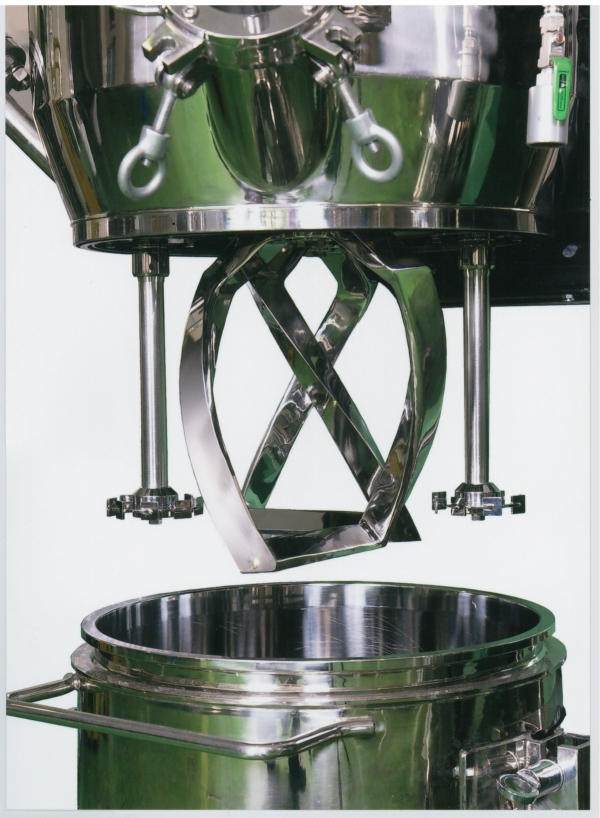

自自転・公転する2本の捩れ枠型ブレード（90°ネジレ）と、この自転・公転運動と同期しながら自転する2本の高速タービンブレードの計4軸の遊星運動回転で構成され、タンク内をデッドスペースなく均一に撹拌・混練・分散が可能です。

■硬練り・希釈

2本の捩れ枠型ブレードと2本の高速タービンブレードの遊星運動により又、ブレード・タンクの精密機械加工も加わってニーディング効果大となり混練時間、特にレットダウン（希釈）が大幅に短縮できます。

■機械清掃

ブレード軸は片持ち（竪型）であるため、横型のニーダー等の両持ちと比べて軸部の清掃は非常に簡易であり、タンクも交換式ですので清掃の安全性もはかれます。

■処理材料搬出

タンク内面が精密機械加工されていますので、当社ラムプレス（ラム式高粘度押し出し装置）を使用することにより完全に近い（99%）排出が可能で、次工程への移送等の自動化・省力化が実現出来ます

■タンク固定方式

PDF型はマニュアルクランプ（手動固定方式）で、PDFG型は油圧シリンダーのタンククランプ方式です。

■真空減圧

オプションとして、真空フード及び真空用軸シールを採用することにより、真空減圧操作（低温沸騰・脱泡・ある程度の脱水）状態で撹拌・混練が出来ます。

■冷却・加熱

タンクにジャケットを取り付け、冷却・加熱が可能です。

■安全装置

撹拌部が上昇中の時は、ブレードは回転しないようにインターロックをしてあります。

■その他

オプションとして、各種装置・各種計測器類の取付が可能です。

用途

●色料・・・各種塗料、各種インキ、各種着色剤

●接着剤・・・シーリング剤、コーキング剤、接着剤

●医薬品・・・軟膏、湿布薬、歯科材料

●化粧品・・・パック材、各種クリーム

●電子材料・・・ハンダペースト、ガラスペースト、コンデンサー、リチウムイオン電池

型式	モーター			タンク
	プラネタリー kw	ディゾルバー kw	油圧ユニット kw	全容量ℓ
PDF-5	0.4	1.5	-	5.0
PDF-15	0.75	1.5	0.4	15
PDF-50	5.5	5.5	0.75	57
PDF-350	15	18.5	2.2	365
PDFG-700	37	37	5.5	732
PDFG-1300	45	55	7.5	1327
PDFG-1600	75	75	11	1600
PDFG-2300	110	90	15	2350
PDFG-3400	220	160	18.5	3538

※本仕様・寸法は改良の為、予告なく変更することがあります。
