3本ロールミルチルドロール（HH）

概要

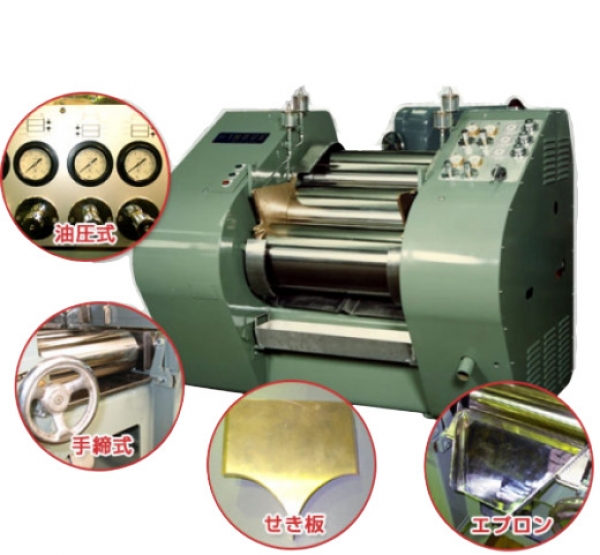

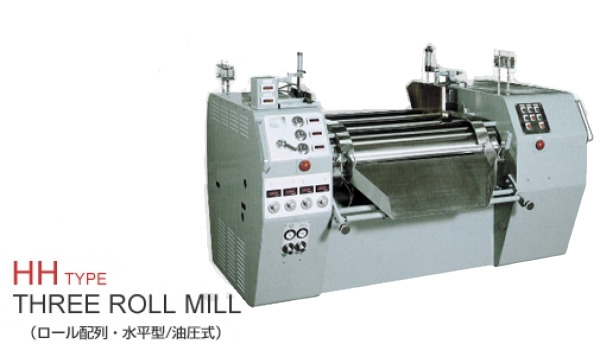

ロール材質がチルド（金属）仕様で加圧方式が油圧式の水平型三本ロールミル。回転数の異なる３本のロールから構成され、中～高粘度材料の処理に適した分散機。

井上製作所の３本ロールミルは、大正時代から研究と開発を重ね創りあげた代表的なミルです。この機械は回転数の異なる３本のロールから構成されています。分散のメカニズムはロール間圧力を利用した圧縮作用と、速度の異なるロール間でのせん断作用により分散を行うものです。処理材料の粘度としては中～高粘度ベースに適しています。

近年、電子材料関係、最先端材料の分散機としての需要が急激に増加しております。また、材料回収率が非常に高く、洗浄も大変容易な分散機としても知られております。分散目的以外に脱泡、充填用にも利用できます。ロール本体は冷却・加熱が可能で処理材料温度を均一にしながら分散が行えます。

分散工程

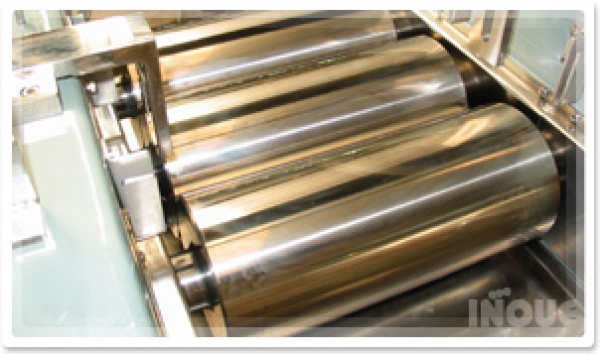

3本のロールと呼ばれる円柱状の物が水平または傾斜に並んでおり、互いに異なる方向・速度比で回転・接触し圧力・せん断力を与え材料を分散（1つの粒子径を小さくする）します。先ず、内向きに回転し接触・加圧する供給（後）ロールと中央（中）ロールの間に材料を投入します。材料は2つのロールに押し潰され（圧縮）、異なる速度比で引きずられ（せん断）、微粒子化します。中央ロールに付着した材料は一番最後のロール（前）に接触・加圧すると前ロールに転移され、掻き取り刃（スクレーパー）を前ロールに押し付けて、前ロールに転移した材料をかき取ります。

かき取られた材料（微粒子化された材料）は回収用のエプロン（ドクター）に流れます。



製品

型式	ロール	モーター		概質量ｋｇ
	寸法（有効長）mm	本体ｋｗ	油圧ｋｗ
HH-406×1,300	Φ 406×1,300 L	37～55	0.75	5,500
HH-406×970	406×970	37～55	0.75	5,000
HH-381×900	381×900	30～45	0.75	4,500
HH-306×700	306×700	22～30	0.75	3,800
HH-229×510	229×510	7.5～15	0.75	1,780
HH-178×356	178×356	5.5～7.5	0.4	1,500
HH-121×280	121×250	2.2	0.4	700

※本仕様・寸法は改良の為、予告なく変更することがあります。
