トリミックス

概要

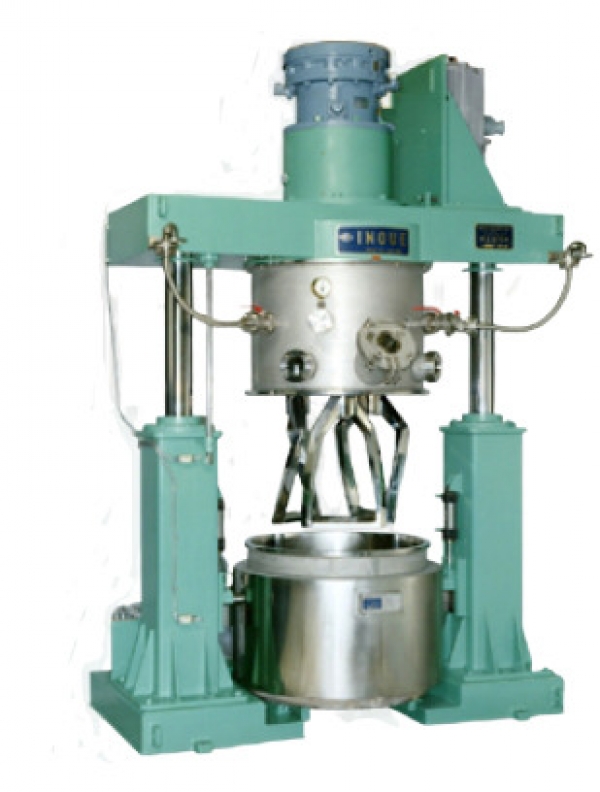

最も強力な竪型混練・攪拌機。3本ねじれブレードの遊星運動が強力なズリ応力を生み出す。高粘度・超高粘度材料の混練・攪拌に最適。

トリミックスは固体(粉粒体)と液体との混合物によってなる粘性体(ペ-スト)、特にサクイ(塑性流動体)材料の攪拌・混練にすぐれた性能を発揮し、竪型ニーダーとしての多品種生産に最適です。

加熱・真空減圧により水性系および溶剤系の材料のフラッシングおよびパウダー化が可能です。

攪拌部は3本の枠型ブレードで構成(特許出願中)されており、特殊な遊星運動により、強力な混合・攪拌・混練作用を行います。又、型式としてはTX型とTXG型があります。

【動画再生】http://www.inouemfg.com/products/mixer/details/trimix_movie.html

特徴

■攪拌・混錬粘度

低粘度から高粘度までの攪拌・混練が出来ます。

適用粘度10~3,000Pa・s(10,000~30,000,000cp)位

■攪拌ブレード

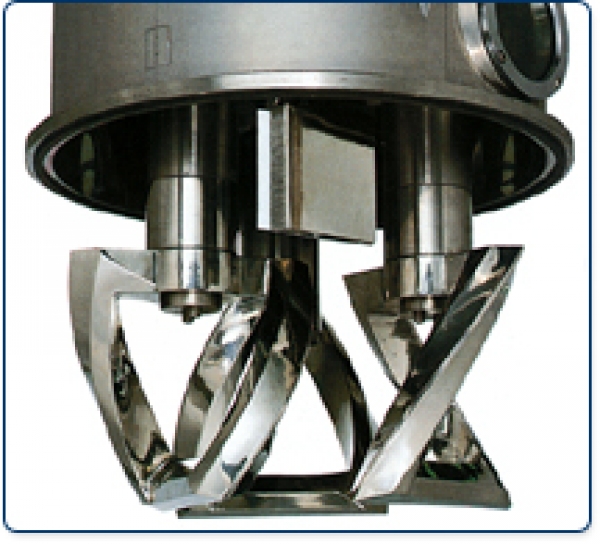

3本の特殊構造の枠型ブレード(特許出願中)で機械加工されており、処理材料のタンク内での動きを効率的に行います。

■タンク

タンクは交換式の為、スペアータンクを用意することにより品種別に使用でき、作業の合理化が画れます。

車輪・ポーター又はフォークリフトで移動が出来、あるいはレールによる自動搬送(オプション)又、自動搬送車(オプション)も可能で工場内の機動性を増します。

■攪拌・混錬

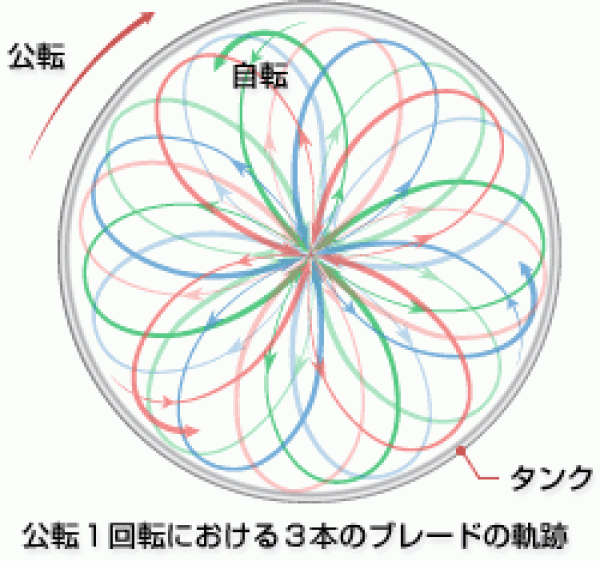

3本の特殊構造の枠型ブレードの遊星運動により又、ブレード・タンクの精密機械加工も加わって、ニーディング効果が大となり、時間が大幅に短縮出来ます。

■機械清掃

ブレード軸は片持ち(竪型)である為、横型のニーダー等の両持ちに比べて軸部の清掃は非常に簡易であり、タンクも交換式ですので清掃の安全性もはかれます。

■処理材料排出

タンク内面が精密機械加工されていますので、当社ラムプレス(ラム式高粘度押出装置)を使用することにより完全に近い(99%)排出が可能で、次工程への移送等の自動化・省力化が実現出来ます。

■真空減圧

真空フードおよび真空用軸シールを採用することにより、真空減圧操作(低温沸騰・脱泡・ある程度の脱水)状態で攪拌・混練が出来ます。

TX-15,TX-50は標準装備、他はオプションとなります。

■冷却・加熱

タンクにジャケットを取付け、加熱・冷却が可能です。

TX-15,TX-50は標準装備、他はオプションです。

■タンク固定式

TX型はマニュアルクランプ(手動固定)方式で、TXG型は油圧シリンダーのタンククランプ方式です。

■安全装置

攪拌部が上昇中の時は、ブレードは回転しない様インターロックをしてあります。

■その他

オプションとして、各種装置・各種計測器類の取付けが可能です。

用途

各種着色剤、磁性コーティング材料、セラミックス、電子部品材料、接着剤、シーリング剤、断熱材料、BMC・SMC等、エンジニアプラスチックス、塩ビペースト、各種金属ペースト、化粧品、医薬品、有機顔料フラッシング、印刷インキフラッシング、天然チクル(カムベース)フラッシング、コピー用トナー、水性系、溶剤系材料のフラッシングおよびパウダー化。

型式 モーター タンク
本体kw 油圧kw 全容量ℓ
TX-15 1.5 15
TX-50 5.5~7.5 0.75 57
TXG-150 11~15 3.7 170
TXG-300 15~22 3.7 320
TXG-600 22~30 5.5 600
TXG-1,000 37~45 5.5 1,000
TXG-1,300 45~55 7.5 1,320

※本仕様・寸法は改良の為、予告なく変更することがあります。
